Mik azok az összetett precíziós esztergált alkatrészek, és hogyan javítják az alkatrészek teljesítményét?

Komplex precíziós esztergált alkatrészekOlyan mérnöki alkatrészek, amelyeket fejlett esztergálási eljárásokkal gyártanak, hogy igényes méretpontosságot, megismételhetőséget, felületminőséget és geometriai összetettséget érjenek el. Széles körben használják az automatizálásban, a gépekben, az autóipari rendszerekben, az elektronikában, az orvosi berendezésekben, a hidraulikus rendszerekben és más olyan alkalmazásokban, ahol a hagyományos szabványos alkatrészek esetleg nem biztosítják a szükséges illeszkedést vagy teljesítményt. Ez az útmutató elmagyarázza a szerkezetüket, a gyártási folyamatukat, az anyagopciókat, a tűréseket, a felületkezelést, az ellenőrzési követelményeket, a tervezési szempontokat és a beszerzési gyakorlatokat, segítve a mérnököket és a beszerzési csapatokat a gyártási kockázatok csökkentésében és a megfelelő gyártási megoldás kiválasztásában.

Tartalomjegyzék

1. Mik azok a komplex precíziós esztergált alkatrészek?
2. Mitől lesz egy esztergált alkatrész összetett?
3. Hogyan készülnek az összetett precíziós esztergált alkatrészek?
4. Milyen anyagok használhatók?
5. Hogyan szabályozható a pontosság és a tűrés?
6. Miért számít a felületkezelés?
7. Hogyan ellenőrzik a precíziós esztergált alkatrészeket?
8. Hogyan tervezzék meg a mérnökök ezeket az alkatrészeket?
9. Hol használják az összetett precíziós esztergált alkatrészeket?
10. Mit kell keresniük a vásárlóknak egy gyártó partnernél?
11. Gyakran Ismételt Kérdések
12. Következtetés

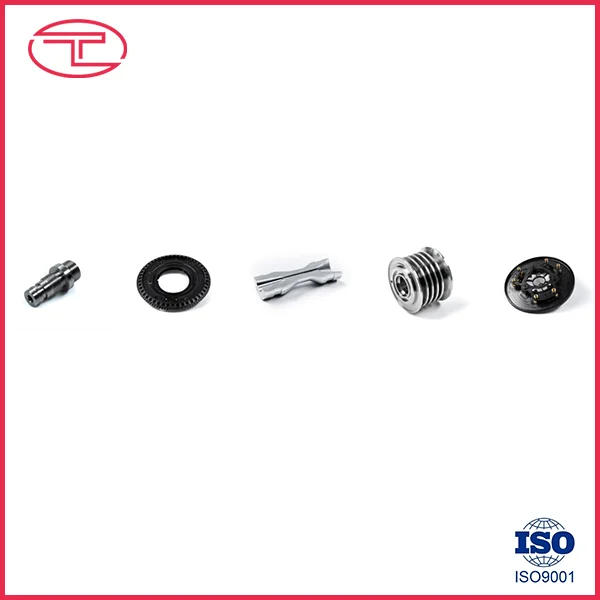

Mik azok a komplex precíziós esztergált alkatrészek?

Az összetett precíziós esztergált alkatrészek egyedi megmunkálású alkatrészek, amelyeket elsősorban a munkadarab forgatásával állítanak elő, miközben a vágószerszámok eltávolítják az anyagot, így pontos hengeres, kúpos, menetes, hornyolt vagy kontúros alakzatokat hoznak létre. Az egyszerű tengelyekkel vagy perselyekkel ellentétben az összetett esztergált alkatrészek több megmunkálási műveletet és bonyolult geometriákat kombinálhatnak egyetlen alkatrészen belül.

A jellemző jellemzők közé tartozik a többszörös átmérő, belső furatok, finom menetek, hornyok, vállak, kúposak, keresztfuratok, rések, letörések, sugarak és speciálisan profilozott felületek. A fejlett CNC esztergaközpontok integrálhatják az esztergálást fúrással, menetfúrással, marással és egyéb műveletekkel, így több funkció is előállítható kevesebb beállítással.

A vásárlók számára egy összetett precíziós esztergált alkatrész értéke nem egyszerűen egy kis mérettűrés. Az igazi cél az egyenletes teljesítmény, amikor az alkatrészt egy nagyobb mechanikai rendszerbe szerelik össze. A méretpontosságnak, a koncentrikusságnak, a felület állapotának, az anyagtulajdonságoknak és az ismételhetőségnek együtt kell működnie.

A gyakorlati gyártás során az elérhető tűréshatárok az anyagtól, geometriától, a gép állapotától, a szerszámoktól, a munkatartástól, a folyamatstabilitástól és az ellenőrzési módszertől függenek. A közzétett megmunkálási hivatkozások általában ±0,05 mm körüli általános CNC-esztergálást mutatnak be, míg a ±0,01 mm körüli vagy ennél kisebb tűrések bizonyos jellemzőknél lehetségesek, ha az eljárást megfelelően megtervezték. :contentReference[oaicite:0]{index=0}

Mitől lesz egy esztergált alkatrész összetett?

Egy alkatrész műszakilag bonyolulttá válik, ha geometriája vagy funkcionális követelményei nagyobb folyamatszabályozást igényelnek, mint a hagyományos esztergálás. A bonyolultság a jellemzők számából, egymáshoz való viszonyából vagy a pontosság fenntartásának nehézségéből adódhat a gyártás során.

A komplexitást ezért funkcionális szempontból kell értékelni. A sok látható jellemzővel rendelkező alkatrészt nem feltétlenül nehéz előállítani, míg egy viszonylag kis méretű alkatrész nagy igénybevételt jelenthet, ha kritikus furatot, szűk kifutási követelményt vagy nehéz anyagot tartalmaz.

Hogyan készülnek az összetett precíziós esztergált alkatrészek?

A megbízható gyártási folyamat már a gép vágás megkezdése előtt megkezdődik. A mérnöki felülvizsgálat, az anyagellenőrzés, a folyamattervezés, a szerszámok kiválasztása, a megmunkálás, az ellenőrzés és a befejezés mind hozzájárulnak a végeredményhez.

Mérnöki és Rajz Szemle

A gyártócsoport először a műszaki rajzot, a 3D modellt, az anyagspecifikációt, a tűréskövetelményeket, a meneteket, a felületkezelést, a hőkezelést és egyéb speciális utasításokat tanulmányozza.

Ez a szakasz képes azonosítani a lehetséges gyártási problémákat a gyártás megkezdése előtt. Például a nem működő felületek szükségtelenül szűk tűrése megmunkálási és ellenőrzési követelményeket támaszthat anélkül, hogy javítaná az alkatrész tényleges működését.

Anyag előkészítés

A rúdkészletet vagy más alapanyagot a jóváhagyott specifikáció szerint választják ki. Anyagtanúsítványok szükségesek olyan alkalmazásokhoz, ahol a nyomon követhetőség fontos.

CNC esztergálás

A munkadarab biztonságosan rögzítve van, miközben a CNC-vezérlésű szerszámok olyan műveleteket hajtanak végre, mint a simítás, durva esztergálás, simítóesztergálás, fúrás, menetvágás, hornyolás és letörés. Éles szerszámmal vagy maró-eszterga berendezés használható, ha az alkatrész további marási vagy fúrási funkciókat igényel.

Másodlagos műveletek

Egyes alkatrészek esztergálás után további műveleteket igényelnek. Rajztól függően ezek lehetnek köszörülés, polírozás, hőkezelés, sorjázás, bevonat, eloxálás, passziválás vagy egyéb felületkezelés.

Ellenőrzés és végső ellenőrzés

A kritikus méreteket a rajz alapján ellenőrzik. A projekt követelményeitől függően a gyártók használhatnak mikrométereket, mérőeszközöket, optikai mérőberendezéseket, CMM-rendszereket vagy más precíziós ellenőrző műszereket.

A gyártási sorrend azért fontos, mert minden további beállítás lehetőséget teremthet az igazítási változtatásokra. A modern maró-esztergáló berendezések csökkenthetik egyes összetett alkatrészek beállításainak számát, és ezáltal csökkenthetik az esetleges áthelyezési hibákat. :contentReference[oaicite:1]{index=1}

Milyen anyagok használhatók?

Az anyagválasztás közvetlenül befolyásolja a vágási viselkedést, a szerszámkopást, a hőtermelést, a méretstabilitást, a korrózióállóságot, a súlyt, a szilárdságot és a végső alkalmazási teljesítményt.

• Rozsdamentes acél:Alkalmas olyan alkalmazásokhoz, amelyek korrózióállóságot és mechanikai tartósságot igényelnek.
• Szénacél:Általános mechanikai alkatrészek, tengelyek, csapok és ipari hardverek esetében.
• Ötvözött acél:Hasznos ott, ahol nagyobb szilárdság, kopásállóság vagy hőkezelési képesség szükséges.
• Alumínium:Könnyű és megmunkálható, így alkalmas súlyérzékeny szerelvényekhez.

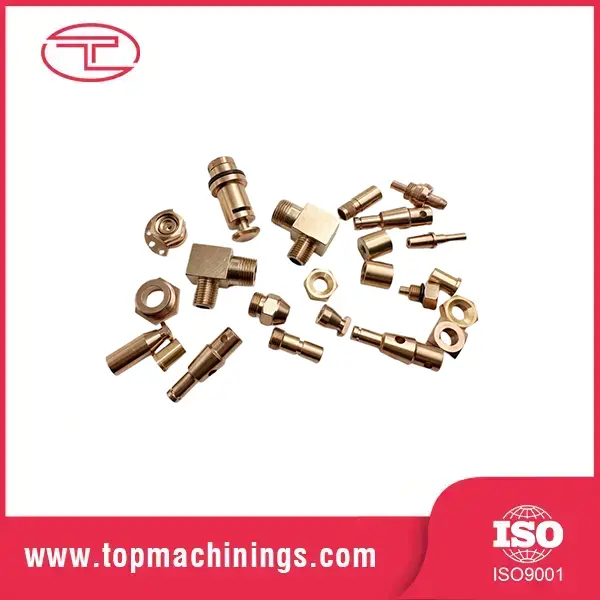

• Sárgaréz:Gyakran választják szerelvényekhez, csatlakozókhoz, elektromos alkatrészekhez és jó megmunkálhatóságot igénylő alkalmazásokhoz.
• Réz:Akkor használják, ha az elektromos vagy hővezető képesség fontos.
• Műszaki műanyagok:Az olyan anyagok, mint a POM, a PEEK, a PTFE és a nejlon esztergálhatók speciális könnyű, alacsony súrlódású vagy vegyileg ellenálló alkalmazásokhoz.

Az anyagot soha nem szabad csak a megmunkálási kényelem alapján kiválasztani. A mérnököknek figyelembe kell venniük az üzemi hőmérsékletet, a terhelést, a korróziónak való kitettséget, a kopást, a kémiai kompatibilitást, az elektromos követelményeket és az illeszkedő alkatrészek jellemzőit.

Hogyan szabályozható a pontosság és a tűrés?

A pontosságot a gépi képességek, a szerszámok, a programozás, a munkatartás, az anyagstabilitás, a környezeti feltételek és az ellenőrzés kölcsönhatása szabályozza.

Az általánosan ellenőrzött jellemzők a következők:

• Külső átmérő és belső átmérő
• Alkatrész hossza
• Kerekség
• Hengeresség
• Koncentrikusság vagy kifutás
• Menetméretek
• Lyuk helye
• Geometriai kapcsolatok funkcionális felületek között

Például egy tengely szabályozott átmérőt igényelhet a csapágyüléshez, míg a nem működő külső felülete kevésbé korlátozó tűréshatárt alkalmazhat. Ez a megközelítés lehetővé teszi, hogy a gyártási erőforrások olyan méretekre összpontosítsanak, amelyek ténylegesen befolyásolják az összeszerelést és a teljesítményt.

Az ipari megmunkálási hivatkozások hangsúlyozzák, hogy a tűrésképesség a geometriától és a folyamat feltételeitől függ, nem pedig egyetlen univerzális szám. :contentReference[oaicite:2]{index=2}

Miért számít a felületkezelés?

A felületkezelés több, mint a megjelenés követelménye. Befolyásolhatja a súrlódást, a kopást, a tömítést, a csapágyérintkezést, a csúszási viselkedést, a korrózióvédelmet és az összeszerelési teljesítményt.

Az esztergált alkatrészekre vonatkozó általános felületkezelési követelmények közé tartozik a körülbelül Ra 3,2 μm sok általános megmunkált felület esetén, az Ra 1,6 μm a simább funkcionális felületeknél, és az Ra 0,8 μm vagy alacsonyabb bizonyos precíziós alkalmazásoknál. Az igényesebb felületkezelések csiszolást vagy polírozást igényelhetnek, nem pedig önmagában. :contentReference[oaicite:3]{index=3}

Emiatt a mérnököknek meg kell határozniuk, hogy mely felületek ténylegesen működőképesek. A csapágycsap, a tömítőfelület vagy a csúszó interfész a külső hézagfelülettől eltérő felületet igényelhet.

• Funkcionális felületek:Adja meg a kívánt felületet az üzemi feltételeknek megfelelően.
• Tömítő felületek:Vegye figyelembe az érdességet és a felületi hibákat is.
• Csúszó felületek:Vegye figyelembe a súrlódást és a kopást.
• Kozmetikai felületek:Határozza meg a megjelenési elvárásokat a funkcionális követelményektől elkülönítve.

Hogyan ellenőrzik a precíziós esztergált alkatrészeket?

Az ellenőrzést közvetlenül a műszaki rajzhoz kell kötni. Nem mindig szükséges minden lehetséges jellemzőt ugyanazzal a módszerrel mérni; az ellenőrzési tervnek a kritikus méretekre és a funkcionális követelményekre kell összpontosítania.

Egy átfogó minőség-ellenőrzési folyamat a következőket foglalhatja magában:

1. Beérkező anyagok ellenőrzésea megadott anyag megerősítéséhez.
2. Első darabos ellenőrzésa gyártási folyamat ellenőrzésére a teljes körű gyártás előtt.
3. Folyamat közbeni mérésa gyártás során bekövetkező méreteltolódás azonosítására.
4. Végső méretvizsgálatrajzi követelményekkel szemben.
5. Felületi minőség ellenőrzésea kijelölt funkcionális területekre.
6. Menetvizsgálatmegfelelő mérőeszközök vagy mérőberendezések használatával.
7. Dokumentációmint például a méretjelentések, amikor az ügyfél kéri.

A nagy igénybevételt jelentő alkatrészek esetében a koordináta mérőgép vagy az optikai mérőrendszer átfogóbb méretellenőrzést biztosít. Az ellenőrzési jelentések és az első cikkben szereplő dokumentáció szintén segíthet a beszerzési és mérnöki csapatoknak a gyártás egységességének kialakításában.

Hogyan tervezzék meg a mérnökök ezeket az alkatrészeket?

A jó tervezés az egyik leghatékonyabb módja a gyárthatóság javításának a funkciók veszélyeztetése nélkül.

• Egyértelműen azonosítsa a kritikus méreteket és a funkcionális felületeket.
• Kerülje a rendkívül szűk tűréshatárok alkalmazását minden méretnél.
• Amikor csak lehetséges, használja a szabványos menetspecifikációkat.
• Biztosítson megfelelő sugarakat és letöréseket ott, ahol a szerszámokhoz való hozzáférés szükséges.
• Vegye figyelembe a falvastagságot és a deformáció lehetőségét.
• Csak akkor adja meg a felületi érdesség mértékét, ha az funkcionális célt szolgál.
• Határozza meg egyértelműen az anyagminőséget.
• Határozza meg a hőkezelési és felületkezelési követelményeket.
• Adjon meg teljes 2D rajzokat és pontos 3D modelleket, ha rendelkezésre állnak.

Az egyik gyakorlati alapelv az, hogy a tervezést inkább a funkció, semmint a maximális elméleti precizitás köré építsük. A gyártási referenciák következetesen megjegyzik, hogy a szükségtelenül szűk tűrések növelhetik a megmunkálási időt, az ellenőrzési követelményeket és a gyártás bonyolultságát. :contentReference[oaicite:4]{index=4}

Hol használják az összetett precíziós esztergált alkatrészeket?

Mivel az esztergálás különösen alkalmas forgó és hengeres geometriákhoz, sok ipari rendszerben megjelennek a precíziós esztergált alkatrészek.

Mit kell keresniük a vásárlóknak egy gyártó partnernél?

Az összetett precíziós alkatrészek beszállítójának kiválasztása többet igényel, mint az egységárak összehasonlítása. A gyártónak bizonyítania kell, hogy képes megérteni a műszaki követelményeket, és ismételten olyan alkatrészeket gyárt, amelyek megfelelnek ezeknek a követelményeknek.

A fontos értékelési pontok a következők:

1. Megmunkálási képesség:Győződjön meg arról, hogy a berendezés megfelel az alkatrész geometriájának.
2. Anyagi tapasztalat:Kérdezze meg, hogy a szállító rendszeresen feldolgozza-e a megadott anyagot.
3. Minőségellenőrzés:Tekintse át az ellenőrző berendezéseket, eljárásokat és dokumentációt.
4. Mérnöki támogatás:Határozza meg, hogy a szállító a gyártás előtt azonosítani tudja-e a gyártási aggályokat.
5. Gyártási konzisztencia:Kérdezze meg, hogyan figyelik a méretváltozásokat nagyobb gyártási sorozatok során.
6. Kidolgozási képesség:Ellenőrizze, hogy a szükséges másodlagos kezelések megbízhatóan koordinálhatók-e.
7. Kommunikáció:Gondoskodjon a technikai kérdések gyors és pontos megoldásáról.
8. Nyomon követhetőség:Igényes alkalmazások esetén határozzon meg követelményeket az anyag- és gyártási nyilvántartásokra.

A Qingdao Tuoyuan Metal Products Co., Ltd. támogathatja azokat az ügyfeleket, akik testreszabott fém alkatrészeket igényelnek, ahol fontos a méretszabályozás, a részletes rajzok, az anyagválasztás és az ismételhető gyártás. A beszerzési csoportok számára a teljes műszaki rajz rendelkezésre bocsátása és a kritikus követelmények egyértelmű azonosítása hatékony kiindulópont a műszaki értékeléshez és árajánlathoz.

Gyakran Ismételt Kérdések

Mi a különbség a szabványos esztergált alkatrész és az összetett precíziós esztergált alkatrész között?

A szabványos esztergált alkatrész általában viszonylag egyszerű hengergeometriával és hagyományos méretkövetelményekkel rendelkezik. Egy összetett precíziós esztergált alkatrész több átmérőt, belső jellemzőket, meneteket, hornyokat, keresztfuratokat, szűk tűréseket, szabályozott kifutást és specifikus felületi minőséget kombinálhat egy alkatrészen belül.

Mennyire lehetnek pontosak az összetett precíziós esztergált alkatrészek?

A pontosság függ az anyagtól, a geometriától, a gép konfigurációjától, a szerszámoktól, a munkatartástól, a folyamatstabilitástól és az ellenőrzési módszerektől. Az általános CNC-esztergálás általában ±0,05 mm körüli, míg a kiválasztott precíziós jellemzők elérhetik a körülbelül ±0,01 mm-t vagy még ennél is szorosabbat, ha a tervezés és az eljárás ezt lehetővé teszi. Ezeket a számadatokat inkább projektspecifikus képességreferenciaként kell kezelni, semmint egyetemes garanciáknak. :contentReference[oaicite:5]{index=5}

Milyen anyagokat használnak általában precíziós esztergált alkatrészekhez?

A gyakori választások közé tartozik a rozsdamentes acél, a szénacél, az ötvözött acél, az alumínium, a sárgaréz, a réz és a műszaki műanyagok. A megfelelő anyag a szilárdságtól, a korrózióállóságtól, a hőmérséklettől, a kopástól, a súlytól, az elektromos tulajdonságoktól és a működési környezettől függ.

Az összetett esztergált alkatrészek másodlagos feldolgozást igényelnek?

Nem mindig. Egyes alkatrészeket közvetlenül CNC esztergálással lehet elkészíteni, míg mások köszörülést, polírozást, hőkezelést, bevonatot, eloxálást, passziválást vagy más kikészítési eljárást igényelnek, hogy megfeleljenek az adott funkcionális követelményeknek.

Miért fontos a felületkezelés az esztergált alkatrészeknél?

A felületkezelés befolyásolhatja a súrlódást, kopást, tömítést, csapágyérintkezést, csúszási viselkedést és megjelenést. A funkcionális felületekre ezért a tényleges működési körülményeiknek megfelelő követelményeket kell alkalmazni, ahelyett, hogy automatikusan ugyanazt a felületi specifikációt alkalmaznák a teljes alkatrészre.

Milyen információkat kell feltüntetni az ajánlatkéréskor?

A hasznos ajánlatkérésnek tartalmaznia kell a 2D-s rajzot, a 3D-s modellt, ha rendelkezésre áll, az anyagminőséget, a mennyiséget, a tűréseket, a felületkezelési követelményeket, a meneteket, a hőkezelést, a felületkezelést, az ellenőrzési követelményeket, a csomagolási elvárásokat és a szállítási követelményeket. A teljes körű műszaki információk lehetővé teszik a gyártó számára a projekt pontosabb értékelését.

Egy alkatrész kombinálhatja az esztergálást és a marást?

Igen. A feszültség alatti szerszámmal ellátott maró-eszterga berendezések és esztergaközpontok kombinálhatják az esztergálást olyan műveletekkel, mint a fúrás, menetfúrás, hornyolás és marás. Ez csökkentheti a megfelelő komponenstervek beállításainak számát, és elősegítheti a funkciók közötti helyzeti kapcsolatok fenntartását. :contentReference[oaicite:6]{index=6}

Következtetés

A komplex precíziós esztergált alkatrészek olyan tervezett alkatrészek, amelyek geometriája, méretpontossága, anyagtulajdonságai, felületi állapota és a gyártás megismételhetősége egyaránt hozzájárul a végső teljesítményhez. A leghatékonyabb gyártási megközelítés világos műszaki rajzzal, megfelelő anyagválasztással, reális tűrésekkel, gondosan megtervezett megmunkálási műveletekkel és az alkatrész tényleges funkcióját tükröző ellenőrzési módszerekkel kezdődik.

A mérnökök és a beszerzési csapatok számára a kulcs nem egyszerűen az, hogy a lehető legkisebb tűréshatárt kérjék. Ehelyett minden követelményt összeszereléshez, mozgatáshoz, tömítéshez, terheléshez, kopáshoz vagy más mérhető funkcióhoz kell kötni. Ez a megközelítés segíthet a gyártás összetettségének szabályozásában, miközben megőrzi a kész alkatrésztől elvárt teljesítményt.

Ha egyedi tengelyeket, perselyeket, szerelvényeket, csatlakozókat, precíziós mechanikai alkatrészeket vagy más bonyolult esztergált termékeket fejleszt,Qingdao Tuoyuan Metal Products Co., Ltd.fel tudja mérni az Ön műszaki és gyártási igényeit.Ossza meg rajzait, specifikációit, anyagait és mennyiségeit, éslépjen kapcsolatba velünkhogy megbeszéljük a projektjéhez megfelelő gyártási megoldást.
