Hogyan teszik lehetővé a precíziós esztergált alkatrészek kisebb sebészeti roboteszközök használatát?

A robotsebészeti rendszerek zsugorodnak. A laparoszkópos és mikrosebészeti robotok következő generációja 3 mm-nél kisebb átmérőjű műszereket használ – elég kicsi ahhoz, hogy eligazodjon a finom anatómiában, ugyanakkor elég erős a megfogáshoz, vágáshoz és varráshoz. Ennek eléréséhez minden alkatrész radikális újragondolása szükséges, különösen a szerszám csuklójában lévő mechanikus erőátviteli elemek. A válasz abban rejlikprecíziós esztergált alkatrészek– apró, összetett geometriák olyan tűrésekre megmunkálva, amelyek egy évtizeddel ezelőtt még elképzelhetetlenek voltak. Ez a cikk bemutatja, hogy a nagy pontosságú CNC esztergálás hogyan hozza létre a miniatűr tengelyeket, csapokat és házakat, amelyek lehetővé teszik a milliméter alatti robotszerszámokat – és mire kell figyelniük a beszerzési vezetőknek egy beszállítónál.

A miniatürizálási kihívás a robotsebészetben

Egy tipikus robotsebészeti műszer legfeljebb 20 mozgó alkatrészt tartalmaz egy ceruzánál kisebb csőben. Minden résznek:

• Ellenáll az ismételt sterilizálásnak (autokláv, gamma-sugárzás)
• Közel nulla holtjátékkal továbbítja a nyomatékot
• Akár 0,15 mm-es falvastagságig is beilleszthető
• Kevesebb, mint a hagyományos megmunkált alkatrészek – mert a műszerek gyakran egyszer használatosak vagy korlátozottan újrafelhasználhatók

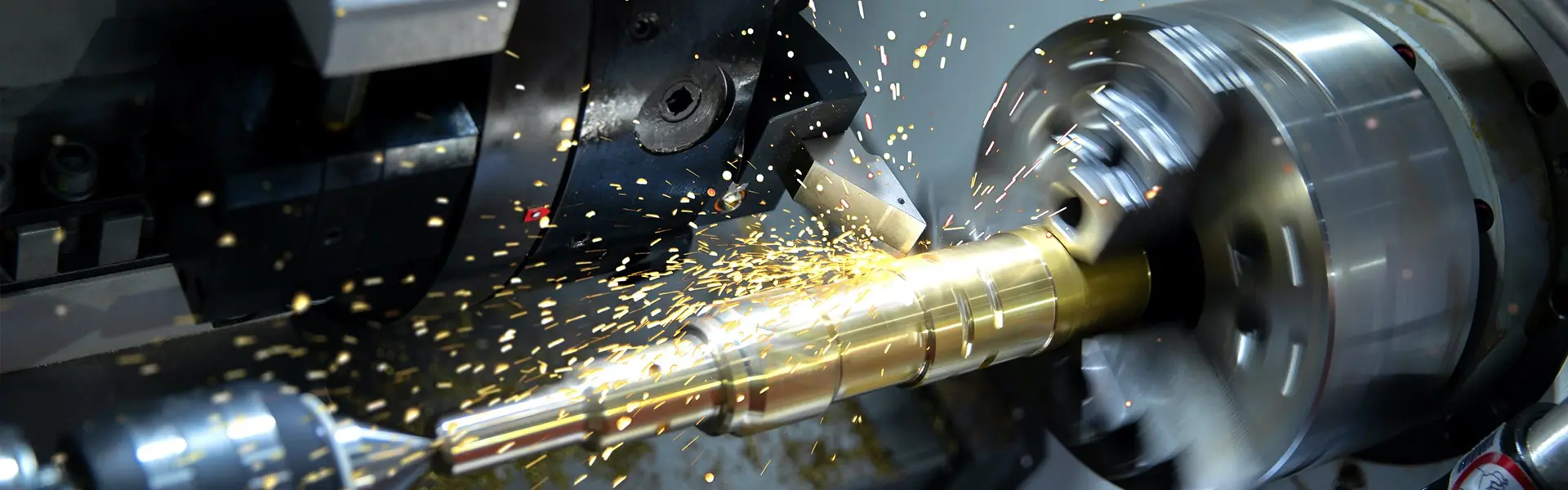

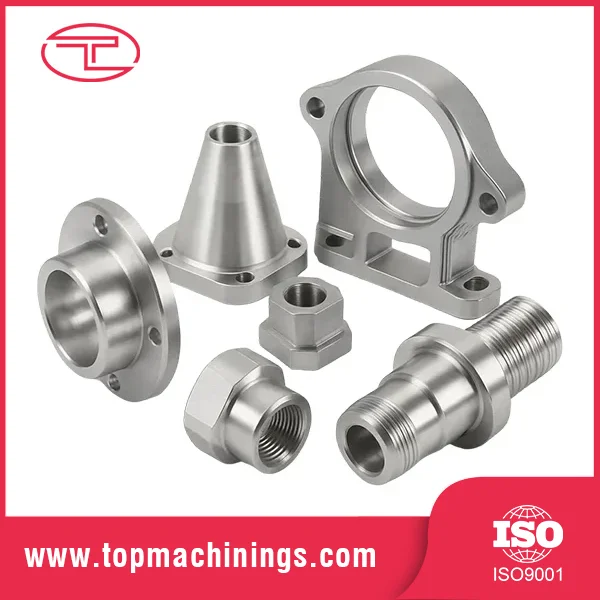

A hagyományos megmunkálási módszerek (bélyegzés, egyszerű esztergálás) nem tudják megtartani a szükséges koncentrikusságot, felületi minőséget vagy mikrotulajdonságokat. A precíziós esztergált alkatrészek – svájci típusú CNC esztergagépeken, feszültség alatti szerszámokkal – megoldják ezeket a problémákat az esztergálás, a marás és a fúrás egy ciklusban történő kombinálásával, ±0,005 mm-es vagy jobb tűrések elérésével.

Három kritikus út A precíziós esztergált alkatrészek lehetővé teszik a miniatürizálást

1.Mikrotengelyek és hajtócsapok

A sebészeti robot csuklója kábeleket vagy tolórudakat használ a véghatás csuklójához. Ezek apró csapokhoz és tengelyekhez csatlakoznak – gyakran 0,5–2 mm átmérőjűek. A precíziós esztergált alkatrész a következőket tartalmazhatja:

• Hornyok rögzítőgyűrűkhöz (szélesség 0,2 mm, mélység 0,05 mm)
• Hatszögletű vagy négyzet alakú végek a nyomatékátvitelhez
• Keresztfuratok (0,3 mm átmérőjű) a kábelek krimpeléséhez

Miért számít a pontosság: 2 µm-es eltérés egy 1 mm-es tűben 0,2°-os szöghibát okoz – ez elfogadhatatlan, ha a sebész 0,5 mm-es véredényt varr.

2.Vékonyfalú cső alakú alkatrészek

A csuklós kötésekhez 0,2 mm-nél kisebb falvastagságú házak és hüvelyek szükségesek. A hagyományos fordulás csattanást vagy összeomlást okoz. A svájci esztergálás nagynyomású hűtőfolyadékkal és keményfém szerszámokkal stabil, ismételhető vékonyfalat eredményezprecíziós esztergált alkatrészekmásodlagos sorjázás nélkül.

3. Összetett geometria egyetlen beállításban

A robotszerszám-tervezők kombinált funkciókat szeretnének: menetek, kúpos, alámetszések és laposok – mindez egy részen. A többtengelyes esztergagépeken készült precíziós esztergált alkatrészek kiküszöbölik a többszörös beállítást, biztosítva a geometriai konzisztenciát. Például egy spirális meghajtóhoronnyal és proximális karimával ellátott trokárcsúcs kevesebb mint 40 másodperc alatt megmunkálható.

Paramétertáblázat – A sebészeti minőségű precíziós esztergált alkatrészek kritikus jellemzői

Az inkonzisztens precíziós esztergált alkatrészek rejtett költsége

Az orvostechnikai eszközök eredeti gyártói gyakran az összeszerelési tűrésekre összpontosítanak, miközben alábecsülik az egyes precíziós esztergált alkatrészek hatását. Valós példa: egy sebészeti tűzőgép-gyártó 12%-os terepi meghibásodást tapasztalt egy 0,5 mm-es tű miatt, amelynek horonymélysége nem egyenletes. A tűszállító ±0,01 mm-t igényelt, de ±0,025 mm-t szállított. Az egyes tételeket 100%-os optikai válogatással vezérlő beszállítóra váltás 0,2%-ra csökkentette a hibaarányt.

Főbb tanulságok:

• A mérés számít – Kérjen lézermikrofon- vagy látórendszer-jelentéseket, ne csak féknyergeket.
• Anyagtanúsítás – A sebészeti műszerek teljes nyomon követhetőséget igényelnek (EN 10204 3.1).
• Felületi konzisztencia – Az érdes foltok baktériumokat hordoznak; adja meg Ra és Rz.

Miért érti Tuoyuan a sebészeti miniatürizálás követelményeit?

A Qingdao Tuoyuan Metal Co., Ltd. több mint egy évtizedet töltött a precíziós fémfeldolgozási képességek fejlesztésével. Az általános gépműhelyektől eltérően a Tuoyuan pontosan azokra a technológiákra összpontosít, amelyekre a sebészeti robotikának szüksége van:

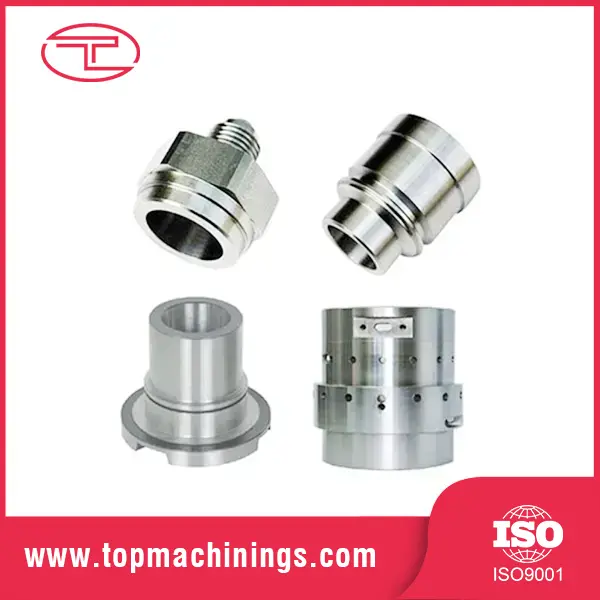

• CNC eszterga alkatrészek (svájci és fix fejrész) mikrotengelyekhez, csapokhoz és hüvelyekhez

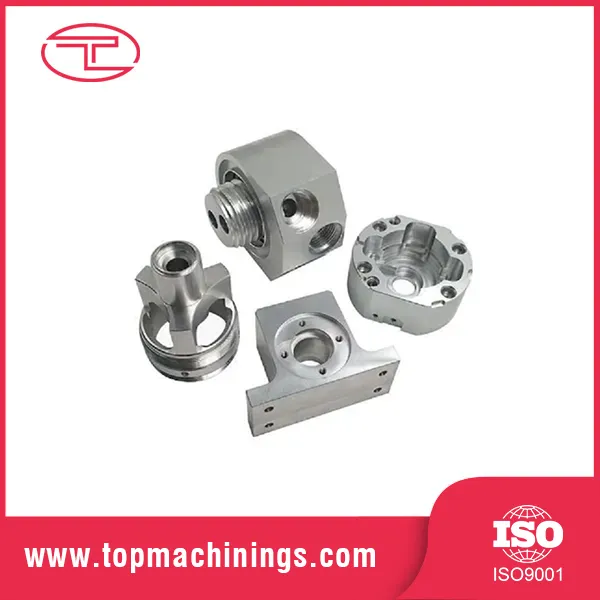

• CNC maróalkatrészek bonyolult házelemekhez
• Bélyegzés és kovácsolás költséghatékony, nagy volumenű alkatrészekhez
• Felületkezelés (galvanizálás, porfestés, polírozás) – bár a sebészeti eszközök gyakran elektropolírozást vagy passziválást írnak elő, amelyet a Tuoyuan tanúsított partnerein keresztül meg tud szervezni

A Tuoyuan ISO 9001 szerint működik, teljes ellátási lánccal a nyersanyagtól a kész alkatrészig. A „kiválóság minden részletében” filozófiájuk azt jelenti, hogy minden precíziós esztergált alkatrészt digitális mérőberendezéssel ellenőriznek, és a tételnyilvántartásokat 10+ évig megőrzik – ez elengedhetetlen az orvostechnikai eszközök nyomon követhetőségéhez.

Egy gyakorlati eszköz – Egyszerű ellenőrzőlista a beszerzéshez

Ha értékeli a precíziós esztergált alkatrészek forrását robotsebészeti eszközökhöz, kérje a következőket:

• Tolerancia-elemzés a legkritikusabb jellemzőiről.
• Három véletlenszerű mintarész CMM-mel vagy lézermikrofonnal mérve.
• Anyagtanúsítvány, amely a tételszámot és a kémiai összetételt mutatja.
• Feldolgozási képesség (Cpk) – az átmérő és a koncentrikusság tekintetében a Cpk ≥1,33 biztonságos küszöb.

A Tuoyuan mind a négyet alapkivitelben biztosítja.

Kis alkatrészek, óriási ugrás a műtéthez

A kisebb, intelligensebb robotsebészeti eszközök irányába mutató tendencia megállíthatatlan. De ez nem valósítható meg egyszerűen a meglévő tervek kicsinyítésével. Megköveteliprecíziós esztergált alkatrészekamelyek mikroméretűek, makropontosak és következetesen nagy mennyiségben gyártják. A beszerzési menedzserek számára a legjobb stratégia egy olyan fémmegmunkáló céggel való együttműködés, amely bizonyítottan rendelkezik CNC-esztergálási szakértelemmel, teljes házon belüli folyamatlánccal és olyan minőségbiztosítási rendszerrel, amely semmit sem bíz a véletlenre.

Küldje el a legnagyobb kihívást jelentő mikrokomponens rajzot a címreTuoyuanmegvalósíthatósági felülvizsgálatra és mintafutásra. Használja a fenti paramétertáblázatot a tűréshatárok megadásához, és kérjen folyamatképességi jelentést. A megfelelő precíziós esztergált alkatrészek beszállítója felére csökkentheti a fejlesztési időt – és valóra válthatja a következő generációs sebészeti eszközt.
