Precíziós CNC menetes persely

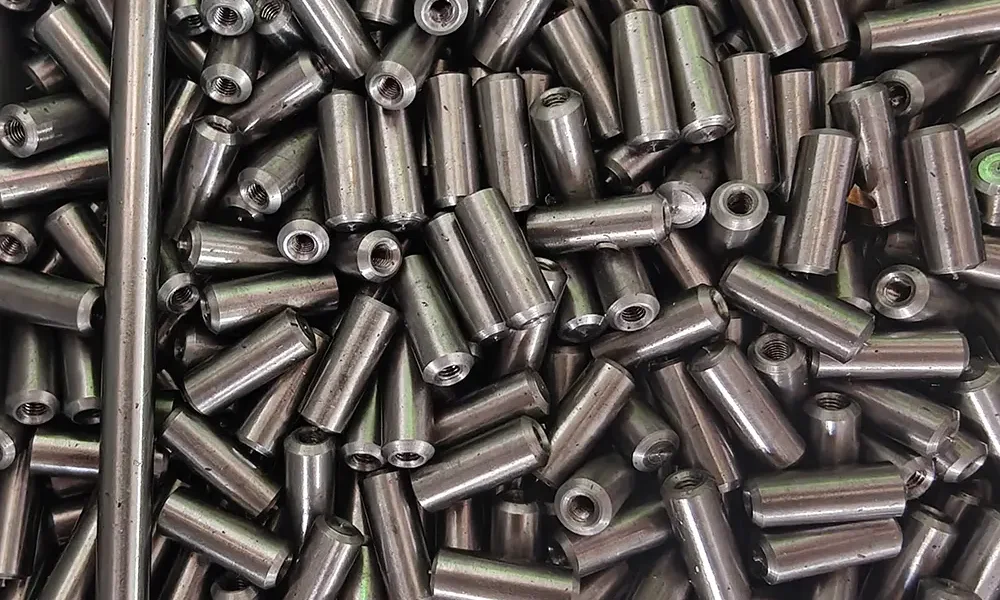

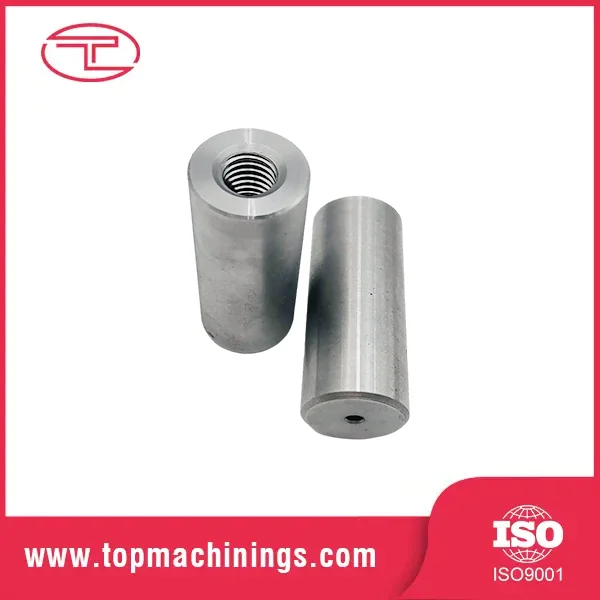

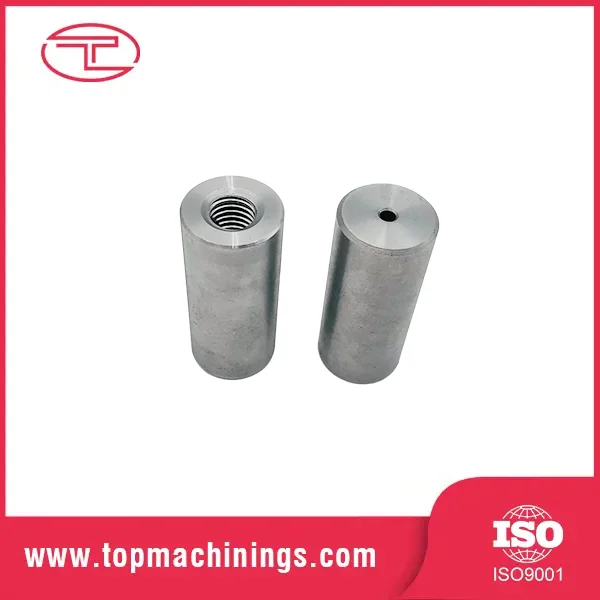

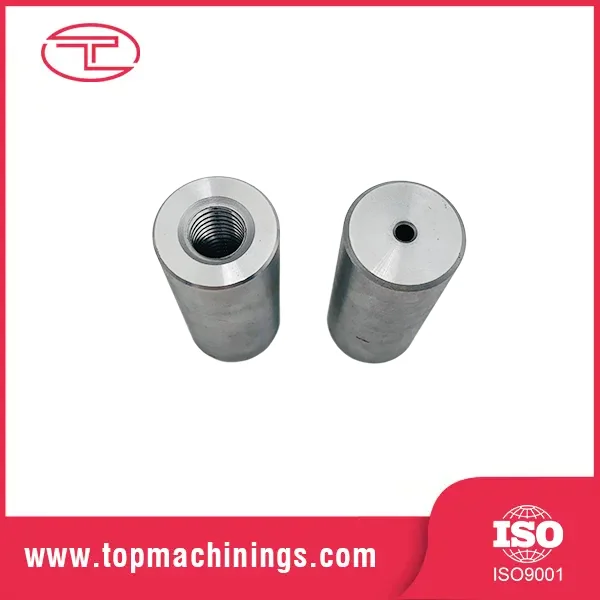

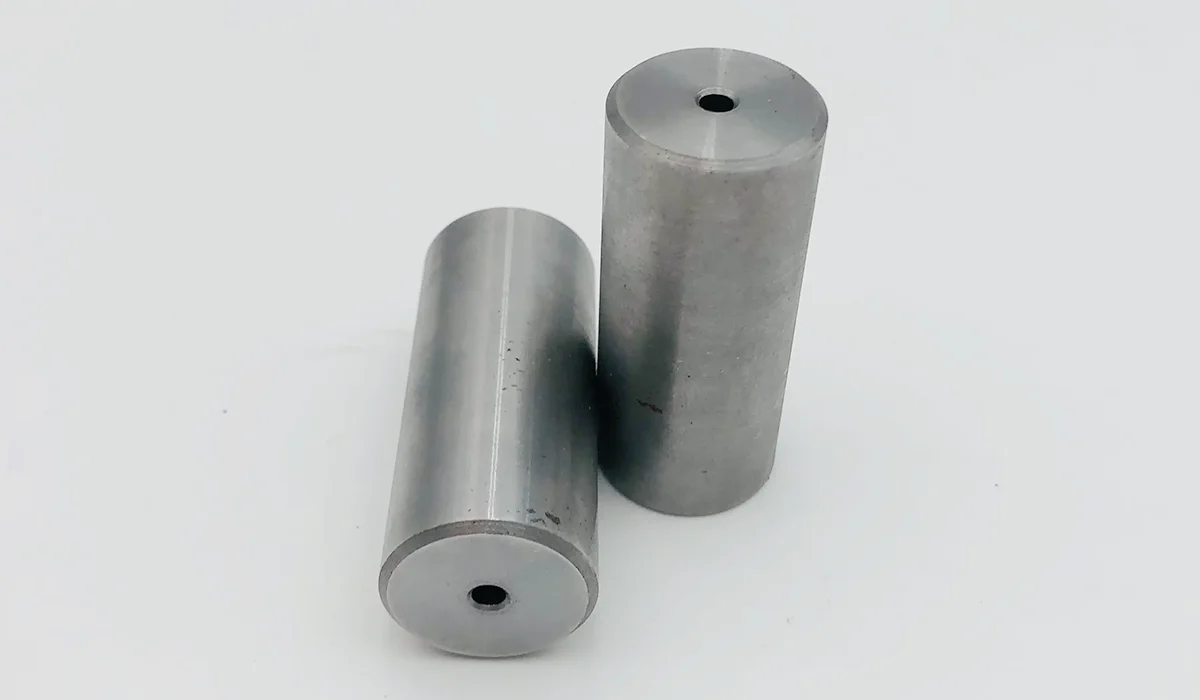

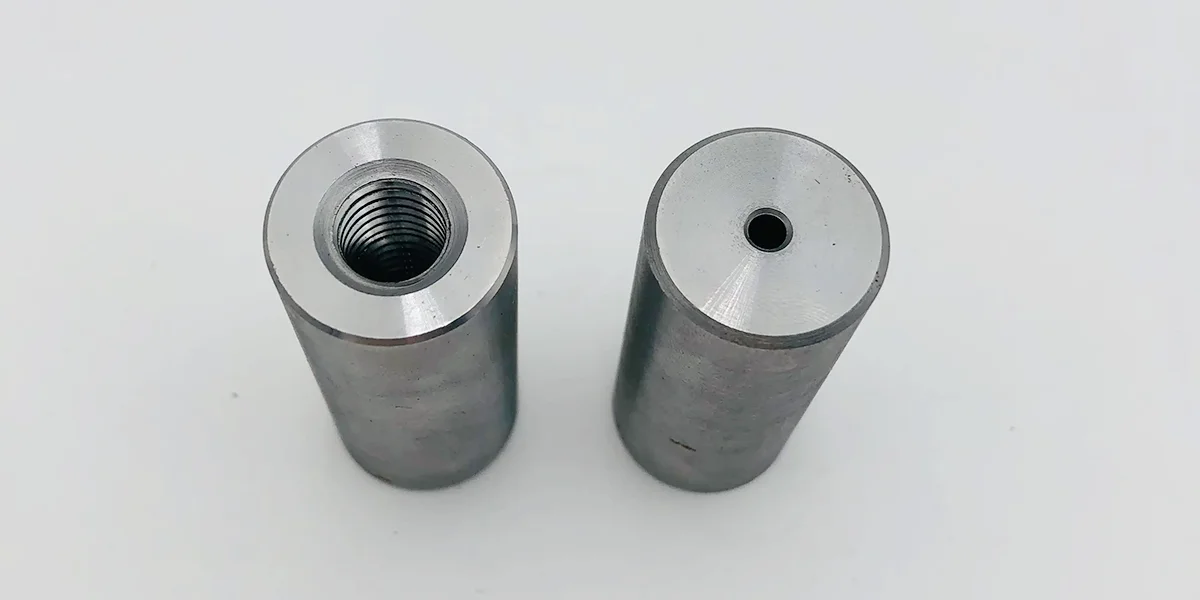

A precíziós CNC menetes persely egy hengeres hüvely, amelynek belső vagy külső felületén precíziós megmunkálású menetek találhatók. Tekintsd úgy, mint egy "menetes betét", amely erős, cserélhető menetfelületet ad az alkatrésznek anélkül, hogy a meneteket közvetlenül a szülőalkatrészbe megmunkálná. Amikor egy menetes furat csíkozódik egy puha alumínium házban – klasszikus hibamód –, a persely az a rész, amely megmenti a napot.

Két fő család létezik: menetes betétek és hüvelyes perselyek. Mindkettő ugyanazt követeli a gépműhelytől: kerekséget, koncentrikusságot és menetpontosságot mikronban mérve.

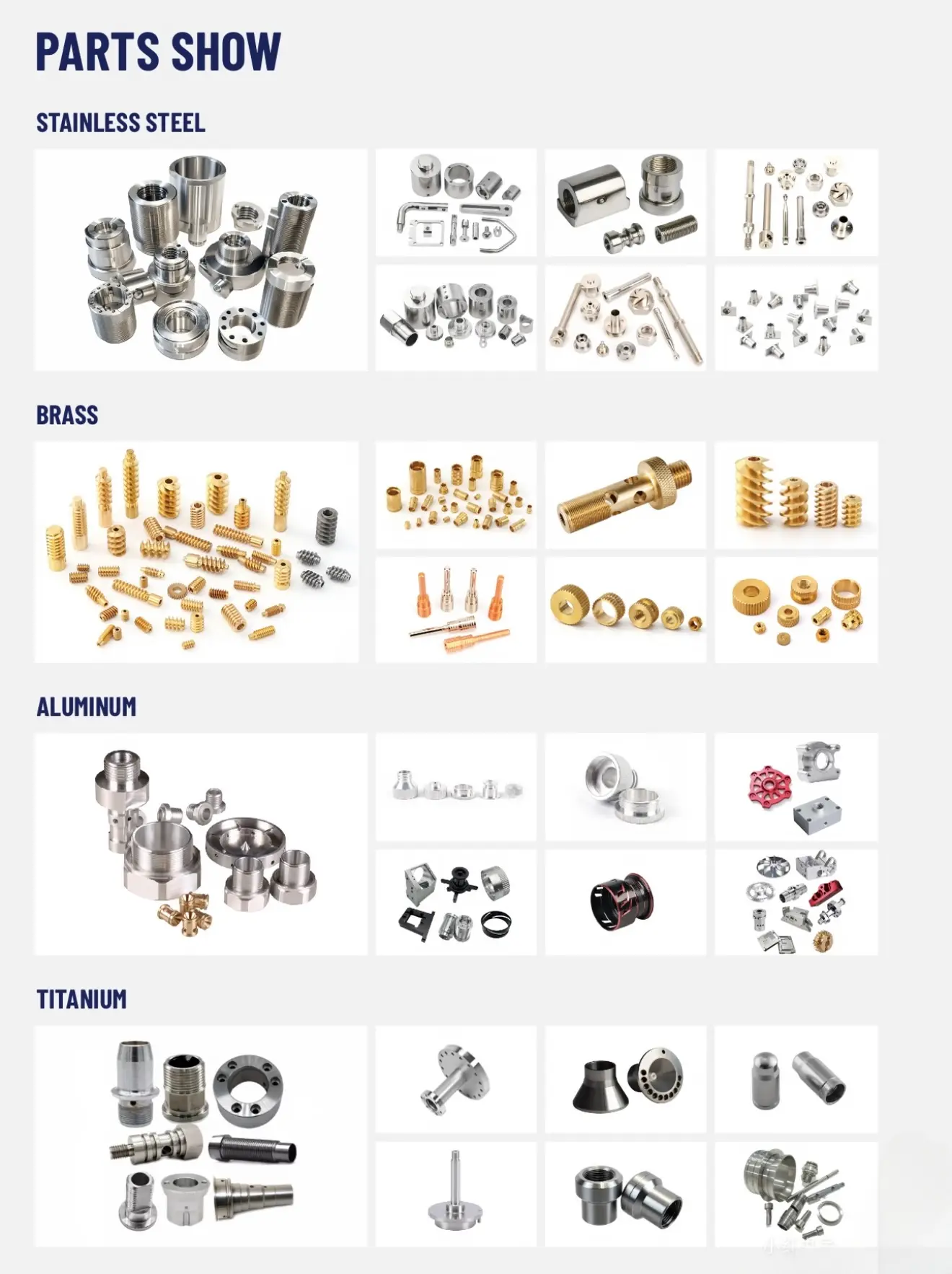

Anyagok és szálak konfigurációi

Rozsdamentes acél (SUS303/304/316): korrózióálló élelmiszer-, tengeri és gyógyászati ​​használatra.

Ötvözött acél (4140/1045): nagy szilárdság hőkezeléssel nagy terhelésű alkalmazásokhoz.

Sárgaréz (C3604/HPb59-1): kiváló megmunkálhatóság és természetes kenőképesség a precíziós CNC menetes perselyek csapágyazásához.

Alumínium (6061-T6/7075): könnyű repülőgép- és autóipari szerelvényekhez.

Menetformák: metrikus (M3–M64), UNC/UNF, NPT csőmenetek és egyedi formák rajzonként.

Osztályok: 6H/6g szabvány, 5H/4h precíziós osztályok interferencia-illesztési alkalmazásokhoz.

A menetet egypontos menetvágással vagy menetmarással CNC esztergagépen vágják, majd a menetemelkedés átmérőjének mérése következik. Press-fit betétek esetében a külső átmérőt ±0,005 mm-re tartjuk, hogy a perselyek a megfelelő interferenciával illeszkedjenek – elég lazán a felszereléshez, elég szorosan ahhoz, hogy soha ne forogjanak.

Termékleírások

A precíziós CNC menetes perselyek tipikus alkalmazásai

Precíziós CNC menetes perselygyártóként és -szállítóként a Tuoyuan Metal ömlesztve szállít perselyeket gyárilag közvetlen árakon:

Menetes betétek alumínium és műanyag házakhoz az autóiparban és az elektronikában.

Csapágyperselyek és kopóperselyek szivattyúkban, sebességváltókban és szállítószalagokban.

Perselyek helymeghatározása fúrókhoz, szerelvényekhez és szerszámlemezekhez.

Hidraulikus és pneumatikus henger alkatrészek.

Bútorok, készülékek és berendezések forgórészei.

Repülési és védelmi könnyűszerkezetek.

Valódi eset

Esettanulmány: Egyedi precíziós CNC menetes sárgaréz perselyek

Iparág: Elektronika és elektromos berendezések

Anyaga: sárgaréz C36000

Eljárás: svájci CNC esztergálás, menetfúrás és hatlapú marás

Egy amerikai elektronikai alkatrészgyártónak egyedi precíziós CNC menetes perselyekre volt szüksége, hogy forgásgátló betétként szolgáljanak a műanyag házakban. Az alkatrészeknek sorjamentes felületre volt szükségük, hogy a csavarozás könnyed összeszerelése biztosított legyen a műanyag ház károsodása nélkül. A többtengelyes svájci CNC esztergagépek felhasználásával egyetlen összeállításban megmunkáltuk a sárgaréz perselyeket tiszta menettel és precíz hatlapfejekkel. Alapos ultrahangos tisztítási eljárást hajtottak végre az összes fémforgács eltávolítására, amelyet 100%-os menetoptikai ellenőrzés követett.

Gyártási folyamat

Minden persely mérnöki felülvizsgálattal kezdődik: csapatunk elemzi az Ön 2D/3D rajzát vagy mintáját, kiválasztja az anyagminőséget, és programozza az optimális szerszámpályákat. Menetes betétek esetében a kritikus paraméter az interferencia illesztése – kiszámítjuk a pontos OD-t, hogy garantáljuk a tartást anélkül, hogy a befogadó részt túlfeszítnénk.

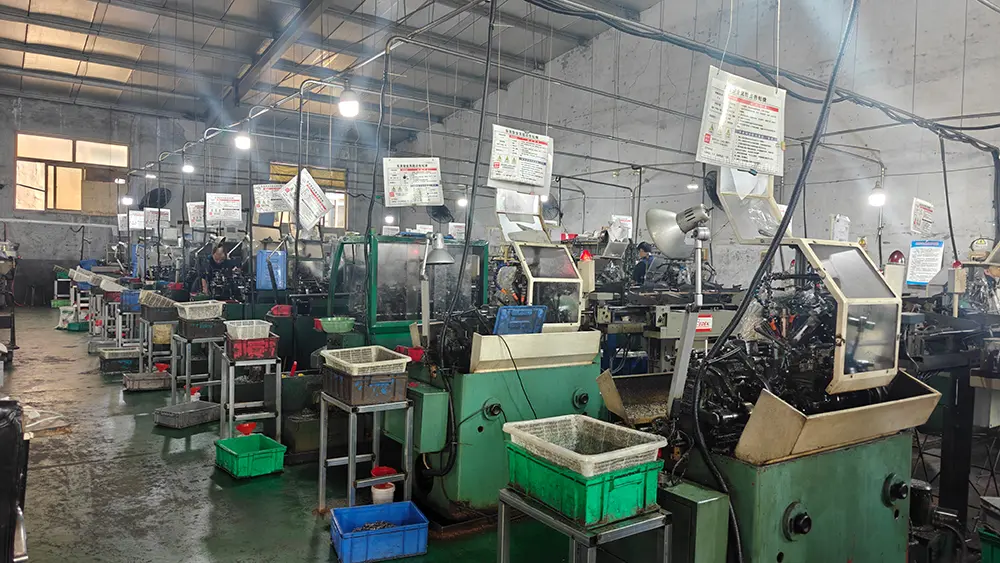

A megmunkálás nagy sebességű automata CNC esztergagépeken folyik rúdadagolókkal. Az esztergálás, a homlokozás, a hornyolás, a fúrás és a menetvágás lehetőség szerint egyetlen befogási ciklusban történik – ez az egybeállításos megközelítés biztosítja a koncentrikusságot a mikron tartományban.

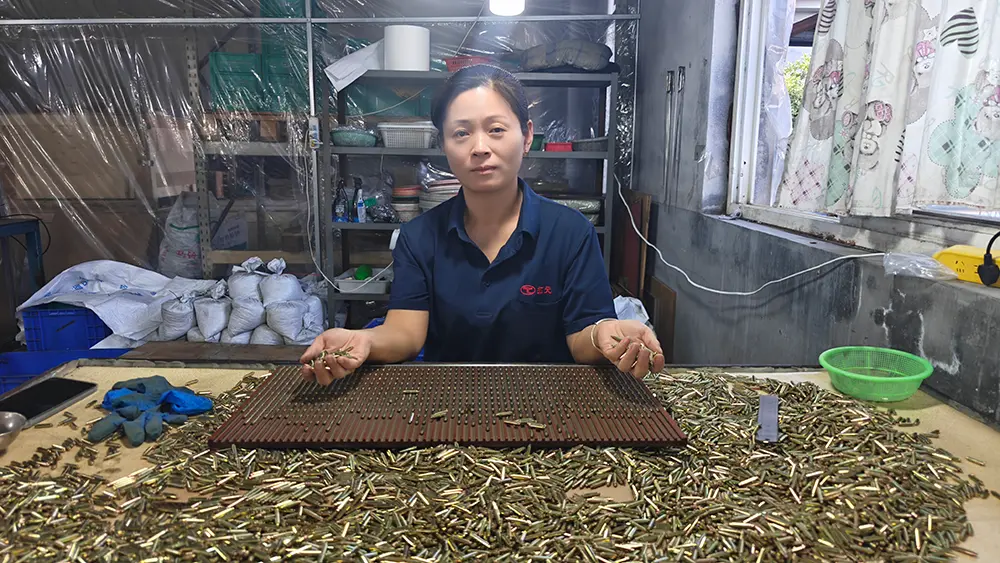

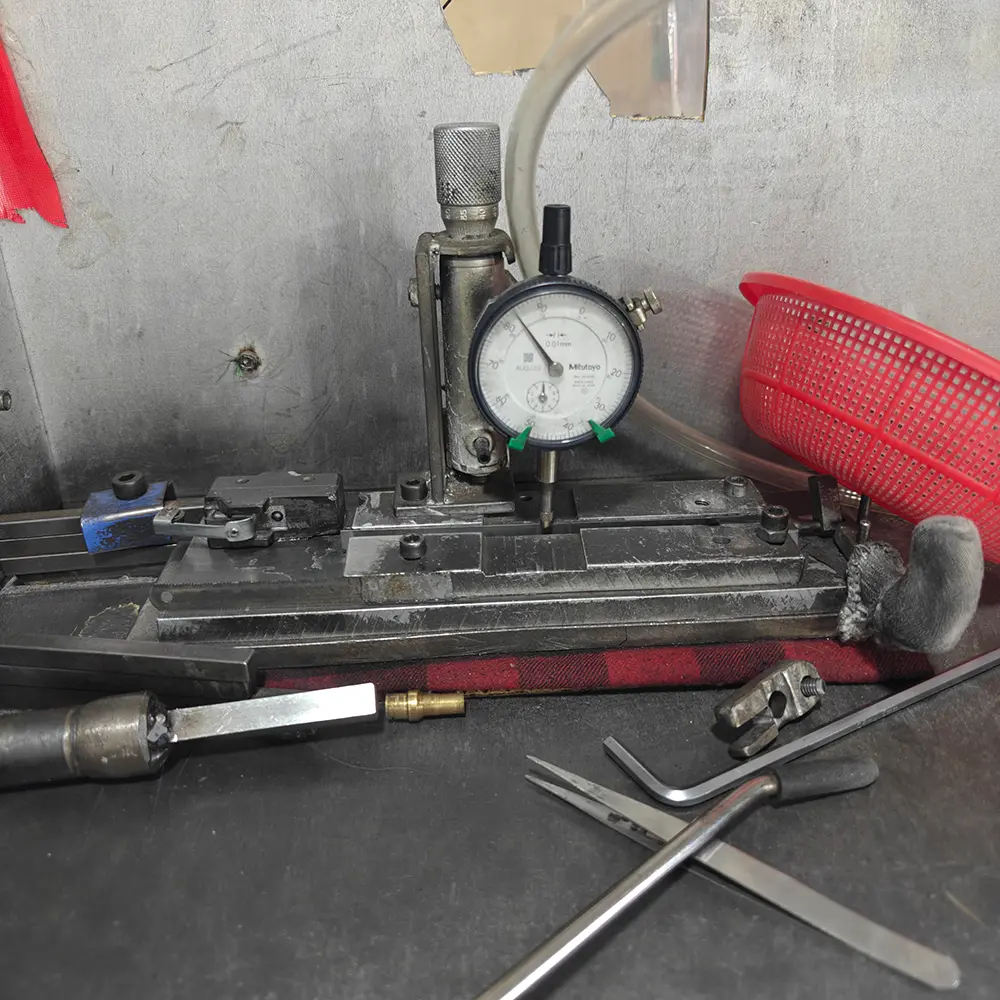

A befűzést 100%-os ellenőrzés követi: menetdugó/gyűrű mérés, optikai válogatás és CMM-ellenőrzés a mintadarabokon. Felületkezelést (cink, fekete-oxid, nikkel) alkalmazunk házon belüli sorainkban a végső csomagolás előtt.

Miért válassza a Tuoyuan Metalt?

A precíziós megmunkálás évtizede A Tuoyuan Metal több mint 10 éves tapasztalattal rendelkezik a precíziós esztergált alkatrészek és CNC megmunkálású alkatrészek terén, és több mint 20 országban szolgálja ki az ügyfeleket 95%-os ismételt vásárlási aránnyal. Ha tőlünk perselyeket rendel, akkor olyan üzlettel dolgozik, amelyik már – sokszor – megoldotta a problémáját.

A perselyeket rendelési méretenként rozsdamentes papírba, polizsákba és export kartondobozba vagy fadobozba csomagolják. Kis tételek expressz szállítással (DHL/FedEx/UPS); tömeges megrendeléseket tengeren szállítanak Qingdao kikötőjéből (FCL/LCL) vagy légi szállítmányozást. Dokumentáció: Kereskedelmi számla, csomagolólista, fuvarlevél, származási bizonyítvány, anyagvizsgálati tanúsítvány. A precíziós CNC menetes persely árakért, tömeges megrendelésekért vagy árajánlatért forduljon exportáló csapatunkhoz.

GYIK

1. kérdés: Meg tudja készíteni a perselyeket a rajzomból vagy a mintámból?

A1: Igen. Küldjön nekünk 2D/3D rajzot (PDF, AI) vagy fizikai mintát. A tömeggyártás előtt felülvizsgáljuk a tervezést, megerősítjük az anyagokat és a tűréseket, és gyártás előtti mintákat készítünk jóváhagyásra.

2. kérdés: Milyen toleranciát tud tartani a szálakkal kapcsolatban?

A2: Szabványos menetosztályok 6H/6g az ISO 965 szerint. Precíziós alkalmazásokhoz 5H/4h-t tudunk tartani kalibrált idomszerekkel igazolt menetemelkedési átmérővel. Mondja el nekünk az osztályigényét.

Q3: Hogyan garantálja a minőséget nagy megrendelések esetén?

A3: Első cikkvizsgálat teljes jelentéssel, majd folyamat közbeni mérés és 100%-os optikai válogatás a végső méretek alapján. Támogatjuk a harmadik fél által végzett ellenőrzést is a szállítás előtt.

4. kérdés: Előállíthatja ezeket a precíziós CNC menetes perselyeket egyedi méretre és nem szabványos menetemelkedésre?

A4: Igen, teljes mértékben testreszabjuk a külső átmérőt, hosszt, falvastagságot és menetspecifikációt az Ön műszaki rajzai vagy mintadarabjai szerint.

5. kérdés: Kérhetek mintákat tömeggyártási megrendelés előtt?

A5: Abszolút. Prototípus/gyártás előtti mintákat tudunk biztosítani a funkcionális teszteléshez és az összeállítás érvényesítéséhez, mielőtt a teljes körű gyártásba lépne.
